fдля плівок; б – шолом-маска з мембранною коробкою
Усередині фільтрувально-поглинальної коробки ЦП-5 є протиаерозольний фільтр і шихта. Лицьова частина ШМ-62У - шолом-маска, виготовлена з натурального або синтетичного каучуку. У шолом-маску вмонтовано окулярний вузол і клапанну коробку, яка має один клапан вдиху, два - видиху і служить для розподілу потоків повітря. Плівки, що не запотівають, виготовлені з целюлози і мають однобічне желатинове покриття, їх вставляють з внутрішнього боку скелець протигаза желатиновим покриттям до очей і фіксують затискними кільцями. Желатин рівномірно всотує конденсовану вологу, завдяки чому зберігається прозорість плівки.
Протигаз ЦП-5М має шолом-маску ШМ-66МУ з переговорним пристроєм мембранного типу і вирізи для вух.
Нині для захисту дорослого населення, у тому числі й особового складу невоєнізованих формувань, дедалі більше використовується новий цивільний протигаз ЦП-7 (рис. 5).

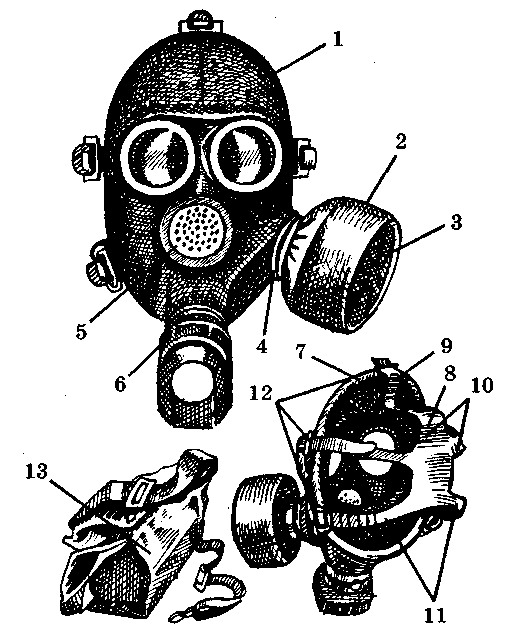

Рис. 5. Протигаз ЦП-7: 1- лицьова частина; 2 – фільтрувально-поглинальна коробка; 3 – чохол; 4 – вузол клапана видиху; 5 – переговорна мембрана; 6 – вузол клапана вдиху; 7 – обтюратор; 8 – наголовник; 9 – лобова лямка; 10 – скроневі лямки; 11 – щічні лямки; 12 – пряжка; 13 - сумка
Він складається з фільтрувально-поглинальної коробки ЦП-7К, лицьової частини ПЦП, плівок, що не запотівають, захисного трикотажного чохла і сумки. Його маса без сумки - до 900 г, маса фільтрувальне-поглинальної коробки ЦП-7К - 250 г, лицьової частини МЦП - 600 г. Опір диханню при вди-ху, коли швидкість постійного струменя повітря дорівнює ЗО л/хв, становить не більше 16 мм водяного стовпчика, коли 250 л/хв - не більше 200 мм вод. ст.
Лицьову частину МЦП виготовляють трьох розмірів (арабська цифра з правого боку маски в підборідді у кружечку діаметром 12 мм). Вона складається з маски об'ємного типу з «незалежним» обтюратором, окулярного вузла, переговорного пристрою, вузлів клапанів вдиху і видиху, обтічника, наголовника і притискних кілець для кріплення плівок, що не запотівають.
«Незалежний» обтюратор - це смужка тонкої гуми для забезпечення герметичності лицьової частини протигаза. Обтюратор щільно прилягає до обличчя і може розтягуватися самостійно, незалежно від корпусу маски, при цьому механічна дія лицьової частини на голову людини незначна.
Наголовник призначений для закріплення лицьової частини. Він має потиличну пластину і 5 лямок: лобову, дві скроневі і дві щічні. Лобова і скронева лямки приєднуються до корпуса маски трьома пластмасовими, а щічні - металевими пряжками, що самі затягуються. На кожній лямці з інтервалом в 1 см нанесено упори ступінчастого типу для надійного закріплення лямок у пряжках. На кожному упорі є цифра, що вказує його порядковий номер. Це дає змогу точніше фіксувати стан лямок при підгонці маски.
На фільтрувально-поглинальну коробку одягається трикотажний чохол, який захищає її від дощу, бруду, снігу, грубодисперсних часток аерозолю.
У наш час з'явилася можливість користуватися протигазом як засобом індивідуального захисту хворих з легеневими і серцево-судинними захворюваннями певного ступеня важкості.
Наявність переговорного пристрою у нового протигаза забезпечує спілкування на відстані, а також полегшує користування технічними засобами зв'язку.
Підбираючи лицьову частину потрібного типорозміру ЦП-7, вимірюють горизонтальний і вертикальний обхвати голови. Горизонтальний обхват вимірюють по замкненому колу, що проходить по надбрівних дугах, потім на 2-3 см вище вушних раковин і позаду через ту точку голови, що найбільше виступає. Вертикальний обхват вимірюють по замкненій лінії, що проходить через маківку, підборіддя і щоки. Розмір лицьової частини встановлюють за сумою цих двох вимірів і за положенням (номерами) упорів лямок наголовника, в якому вони (упори) зафіксовані: перша цифра - номер лобної лямки, друга - скроневих лямок, третя - щічних лямок. Наприклад, якщо сума обхватів голови становить 1240-1260 мм, положення лямок: лобної - № 3, скроневих - № 6, щічних - № 7, то потрібна лицьова частина 2-го розміру.
Положення лямок наголовника встановлюють під час підгонки протигаза.
Перш ніж надягати протигаз, треба прибрати волосся з лоба і скронь, бо, потрапивши під обтюратор, воно призводить до порушення герметичності. Жінки зачісують волосся назад, знімають гребінці, шпильки.
Протигаз ЦП-7 надівається у такій послідовності:
- взяти лицьову частину обома руками за щічні лямки так, щоб великі пальці зсередини тримали лямки;
- зафіксувати підборіддя у нижньому заглибленні обтюратора;
- рухом рук догори і назад натягнути наголовник і підтягнути до упору щічні лямки.
Лицьова частина МЦП-В протигаза ЦП-7В має пристосування, за допомогою якого можна пити воду. Це гумова трубка з мундштуком і ніпелем, розміщена під переговорним пристроєм. Пристосування приєднується спеціальною кришкою до фляги.
Дитячий фільтрувальний протигаз ПДФ-Д призначається для дітей віком від 1,5 до 7 років, а протигаз ПДФ-Ш - для дітей шкільного віку від 7 до 17 років. Ці протигази комплектуються фільтрувально-поглинальними коробками ЦП-5 і різняться між собою лише лицьовими частинами.
На зміну їм починають надходити досконаліші протигази ПДФ-2Д (табл.) для дітей дошкільного і ПДФ-2ІН - шкільного віку. До комплекту цих протигазів увіходить: фільтрувально-по-глинальна коробка ЦП-7К, лицьова частина МД-4, коробка з плівками, що не запотівають, і сумка. ПДФ-2Д ком-плектується лицьовими частинами 1-го і 2-го, а ПДФ-2Ш - 2-го і 3-го розмірів. Маси комплектів: дошкільного - до 750 г, шкільного - до 850 г.
